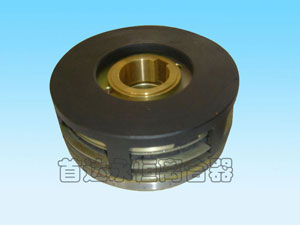

EKE系列干式多片電磁離合器是一種用于機械傳動系統中,借助電磁力操作,使旋轉運動的驅動側部分與從動側部分相結合或分離,從而實現動力和運動傳遞的執行元件.
離合器的標準工作電壓為直流24伏.在一般情況下,只需采用開關、按鈕、接觸器、行程開關等普通電器元件組成的簡單電路，就能方便的對其實現自動、遠程控制，從而滿足機械傳動系統的變速、換向、起動及定位等各種要求。
該系列離合器屬于磁通不經過摩擦片組的結構形式，短電后的殘余力矩小，動作時間快。特別適用于對動作時間有要求的場合使用。在使用過程中摩擦片磨損到一定程度，出現力矩下降時，需將工作氣隙進行調整。
離合器在下列條件下能可靠的工作：
（1）周圍空氣溫度為-5℃--+40℃。
（2）在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
（3）離合器需在有潤滑油的條件下工作。
（4）離合器線圈的電壓波動不超過+5%和-15%的額定電壓。
（5）離合器安裝地點的海拔不超過2000米。
主要性能參數
|
規格 |
額定動力矩 |
額定靜力矩 |
空效力矩 |
接通時間 |
斷開時間 |
額定電壓 |
線圈消耗功率 (20℃) |
允許最高轉速 |
重量 |
|
1A/1A·G |
12.5 |
20/14 |
0.088/0.05 |
0.14/0.11 |
0.03/0.025 |
24 |
26 |
3000 |
2 |
|
2A/2A·G |
25 |
40/27.5 |
0.175/0.10 |
0.18/0.16 |
0.032/0.028 |
24 |
27 |
3000 |
2.6 |
|
4A/4A·G |
40 |
63/44 |
0.280/0.16 |
0.20/0.18 |
0.04/0.03 |
24 |
33 |
3000 |
3.2 |
|
6A/6A·G |
63 |
100/70 |
0.350/0.26 |
0.25/0.20 |
0.045/0.04 |
24 |
43 |
3000
|
4
|
|
10A/10A·G |
100 |
160/110 |
0.500/0.35 |
0.28/0.25 |
0.06/0.045 |
24 |
43 |
3000
|
5.5
|
|
16A/16A·G |
160 |
250/175 |
1.00/0.56 |
0.30/0.28 |
0.08/0.06 |
24 |
47 |
2500
|
7.8
|
|
25A/25A·G |
250 |
400/280 |
1.50/0.88 |
0.35 /0.30 |
0.11/0.08 |
24 |
55 |
2200
|
11
|
|
40A/40A·G |
400 |
630/440 |
2.50/1.40 |
0.40/0.35 |
0.12/0.11 |
24 |
62 |
2000
|
15
|
|
63A/63A·G |
630 |
lO00/700 |
4.00/2.20 |
0.50/0.40 |
0.15/0.12 |
24 |
70 |
1750
|
21
|
|
100A/100A·G |
1000 |
1600/1100 |
6.00/3.00 |
0.60/0.50 |
0.18/0.15 |
24 |
79 |
1600
|
32
|
|
160A/l60A·G |
1600 |
2500/1750 |
10/5.5 |
0.90/0.70 |
0.22/0.18 |
24 |
93 |
1350
|
50
|
|
250A/250A·G |
2500 |
4000/2750 |
15/8.6 |
1.15/0.90 |
0.28/0.25 |
24 |
110 |
1200
|
77
|
|
400A/400A·G |
4000 |
6300/4400 |
24/14 |
1.30/1.20 |
0.35/0.30 |
24 |
123 |
1000
|
122
|

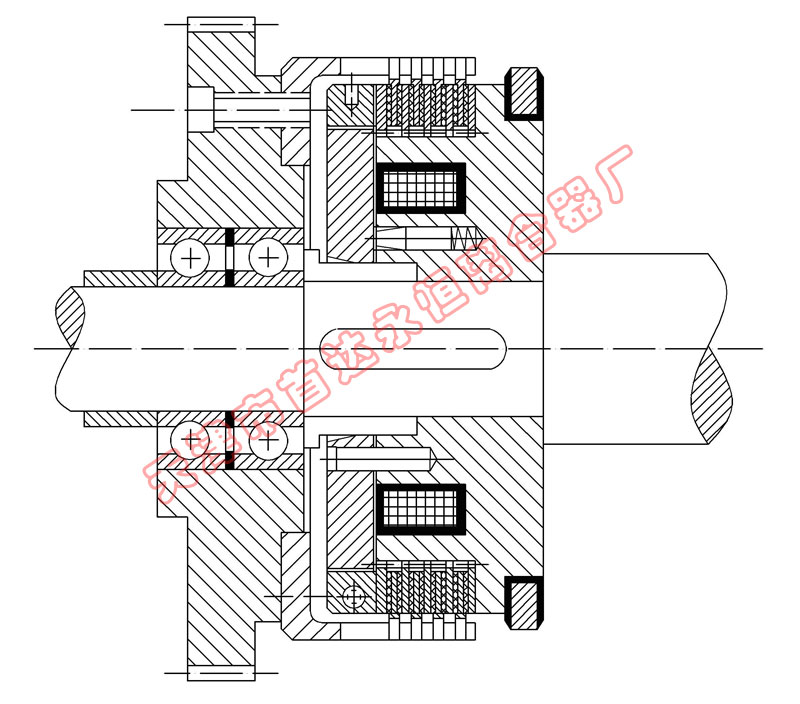

安裝示意圖
外形與安裝尺寸
|
格 |
徑向尺寸 Radil Demensions |
軸向尺寸 Axial Demensions |
電刷 型號 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
1A/1A·G |
100 |
100 |
85 |
50 |
18 |
50+0.025
|
19.90+0.14
|
2-φ6 |
4-M6 |
45 |
42 |
5 |
5.5 |
8 |
0.30 |
濕式采用
|
|
2A/2A·G |
110 |
110 |
90 |
55 |
20 |
60+0.025
|
22.30+0.14
|
2-φ6 |
4-M6 |
48 |
45 |
5 |
5.5 |
8 |
0.30 |
|
|
4A/4A·G |
120 |
120 |
100 |
60 |
25 |
80+0.03
|
27.60+0.14
|
3-φ6 |
6-M6 |
52 |
48 |
6 |
5.5 |
8 |
0.30 |
|
|
6A/6A·G |
132 |
132 |
105 |
65 |
30 |
80+0.03
|
32.60+0.17
|
3-φ6 |
6-M8 |
55 |
50 |
7 |
5.5 |
8 |
0.30 |
|
|
10A/10A·G |
147 |
145 |
120 |
75 |
40 |
120+0.035
|
42.90+0.17
|
3-φ8 |
6-M8 |
58 |
53 |
7 |
5.5 |
8 |
0.35 |
|
|
16A/16A·G |
162 |
160 |
135 |
85 |
45 |
140+0.035
|
48.30+0.17
|
3-φ8 |
6-M8 |
62 |
57 |
7 |
5.5 |
8 |
0.40 |
|
|
25A/25A·G |
182 |
180 |
155 |
95 |
50 |
160+0.035
|
53.60+0.2
|
3-φ10 |
6-M10 |
68 |
63 |
8 |
6 |
8 |
0.45 |
|
|
40A/40A·G |
202 |
200 |
170 |
120 |
60 |
180+0.035
|
640+0.2
|
3-φ10 |
6-M10 |
76 |
70 |
9 |
6.25 |
8 |
0.50 |
|
|
63A/63A·G |
235 |
230 |
200 |
125 |
70 |
200+0.045
|
74.30+0.2
|
3-φ14 |
6-M12 |
86 |
80 |
10 |
6.25 |
8 |
0.60 |
|
|
100A/100A·G |
270 |
255 |
235 |
150 |
70 |
200+0.045
|
74.30+0.2
|
3-φ14 |
6-M17 |
100 |
92 |
12 |
8.5 |
10 |
0.70 |
|
|
160A/l60A·G |
310 |
295 |
260 |
180H8 |
75 |
20±0.026
|
81.10+0.2
|
3-φ16 |
6-M16 |
115 |
107 |
14 |
8 |
10 |
0.80 |
|
|
250A/250A·G |
360 |
340 |
305 |
200H8 |
100 |
28±0.026
|
106.40+0.2
|
4-φ16 |
8-M16 |
132 |
122 |
15 |
8.5 |
10 |
0.90 |
|
|
400A/400A·G |
420 |
395 |
350 |
235H8 |
120 |
320+0.05
|
126.70+0.20
|
4-φ20 |
8-M16 |
150 |
138 |
17 |
8.5 |
10 |
1 |
|
